一哥们的Yonex NS9900壮烈牺牲了。
我把拍子要过来，做了个全解剖，看看NS9900到底有什么玄机。

解剖工具：钢锯-切，锉刀-小面积打磨，电动砂轮机-大面积打磨

作者: choupiwen 时间: 2011-7-20 10:11

本帖最后由 choupiwen 于 2011-7-20 11:14 编辑

第一部分---断裂情况

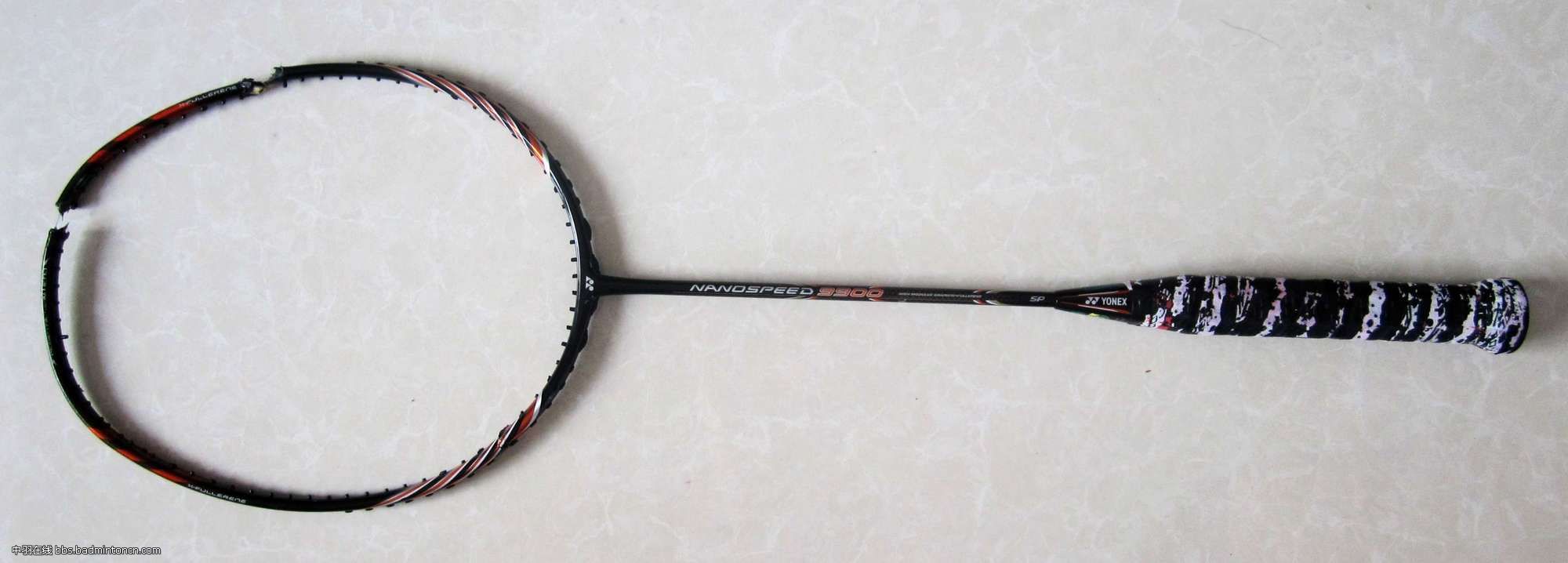

先上全尸图，一共有3个断裂处，分别是1点钟方向，3点钟方向和7点钟方向。

--------------------------------

拍头及断裂情况

-------------------

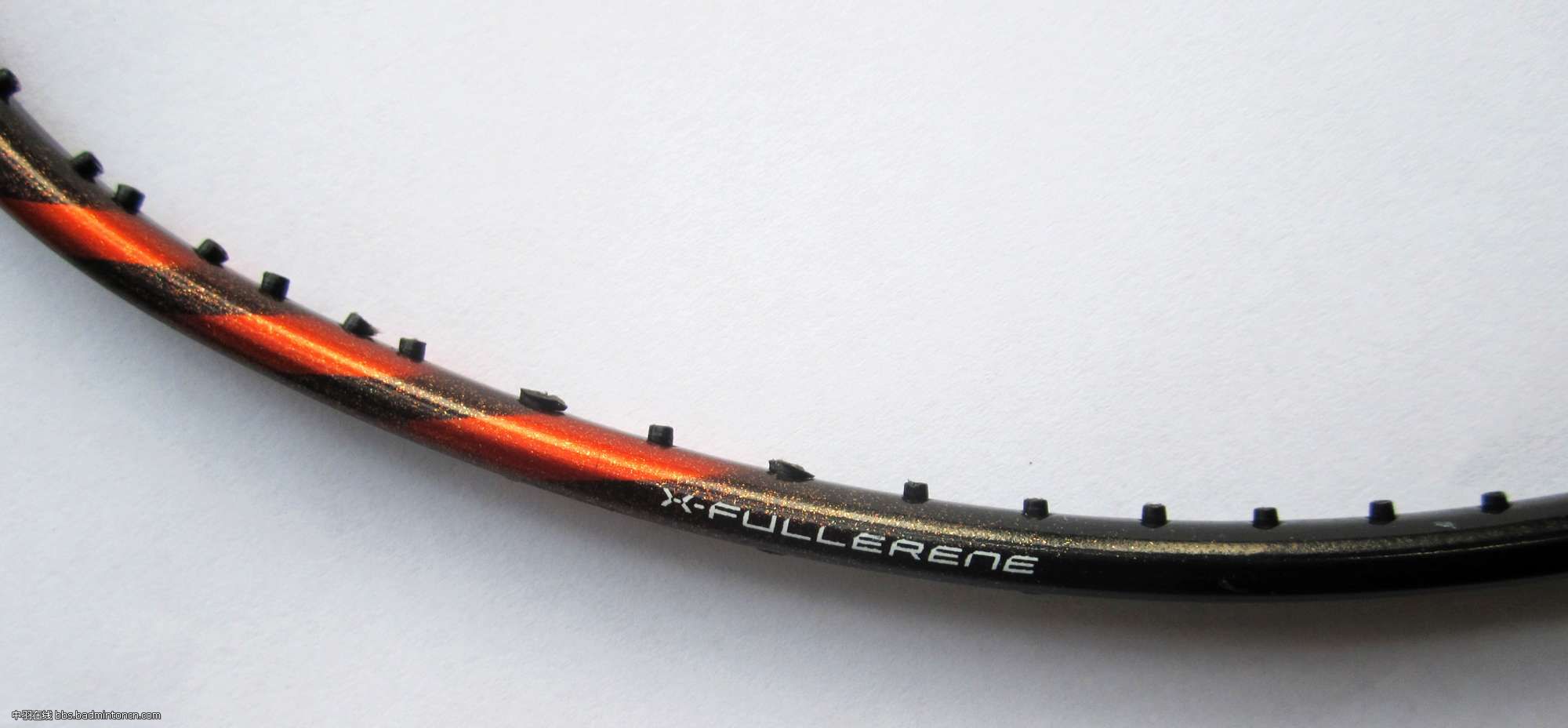

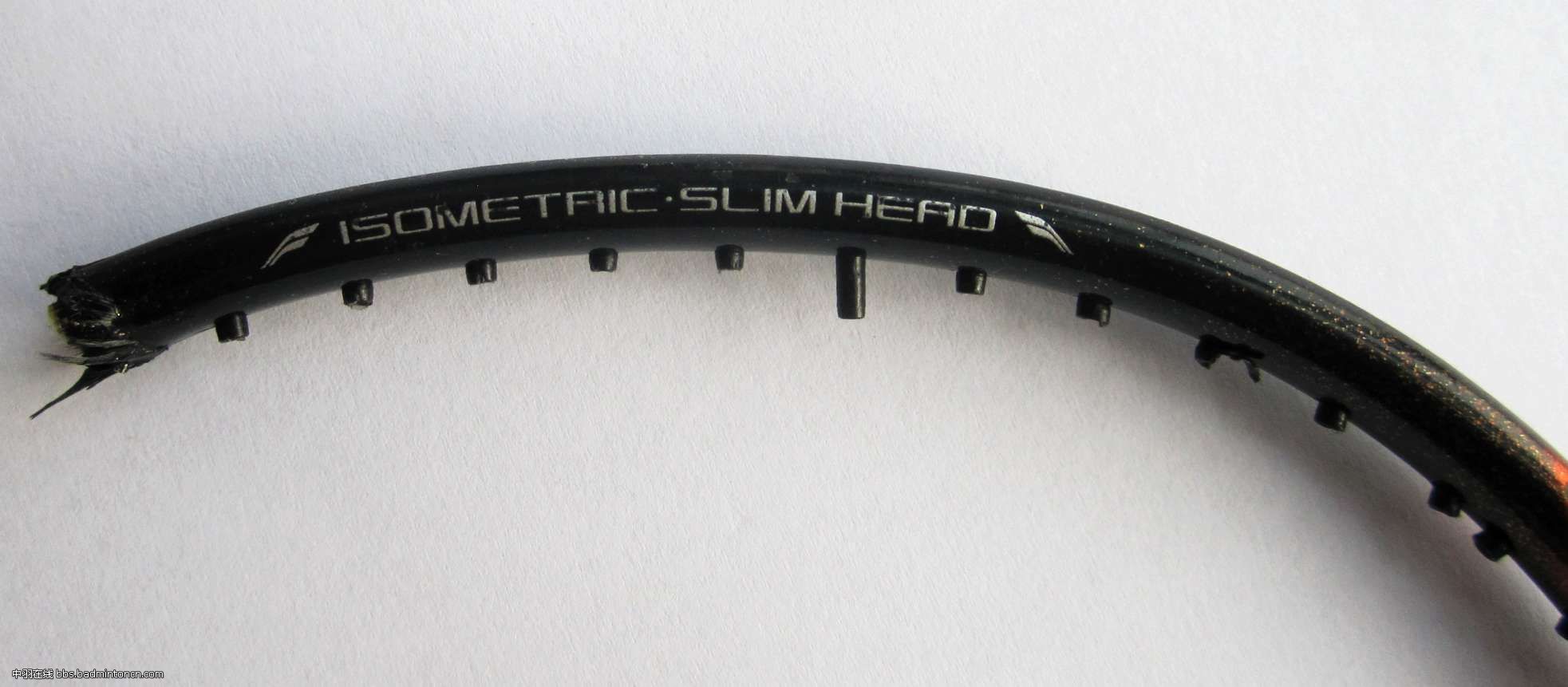

拍框及断裂情况

------------------------

断裂处局部放大
可以看到交叉编制的黑色碳纤维

-------------------------

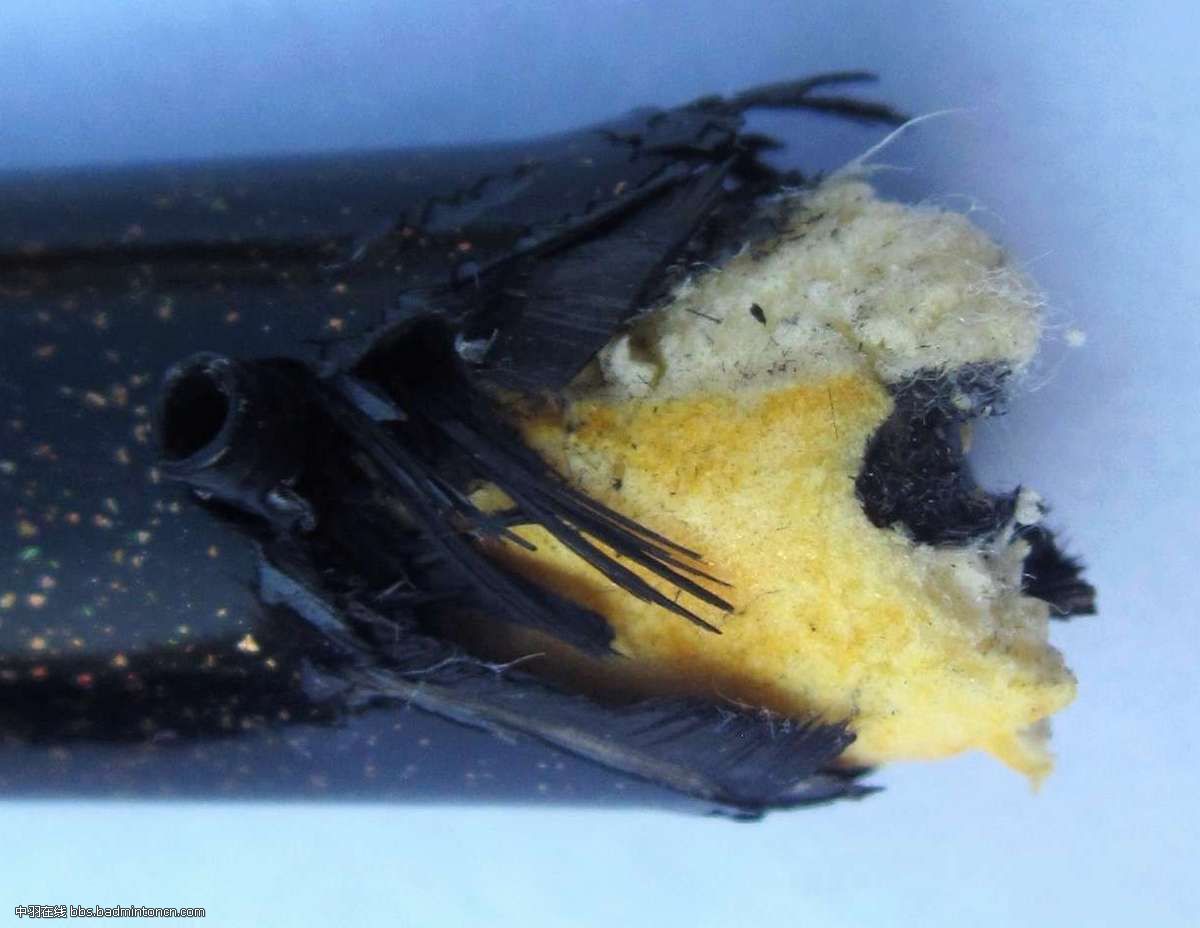

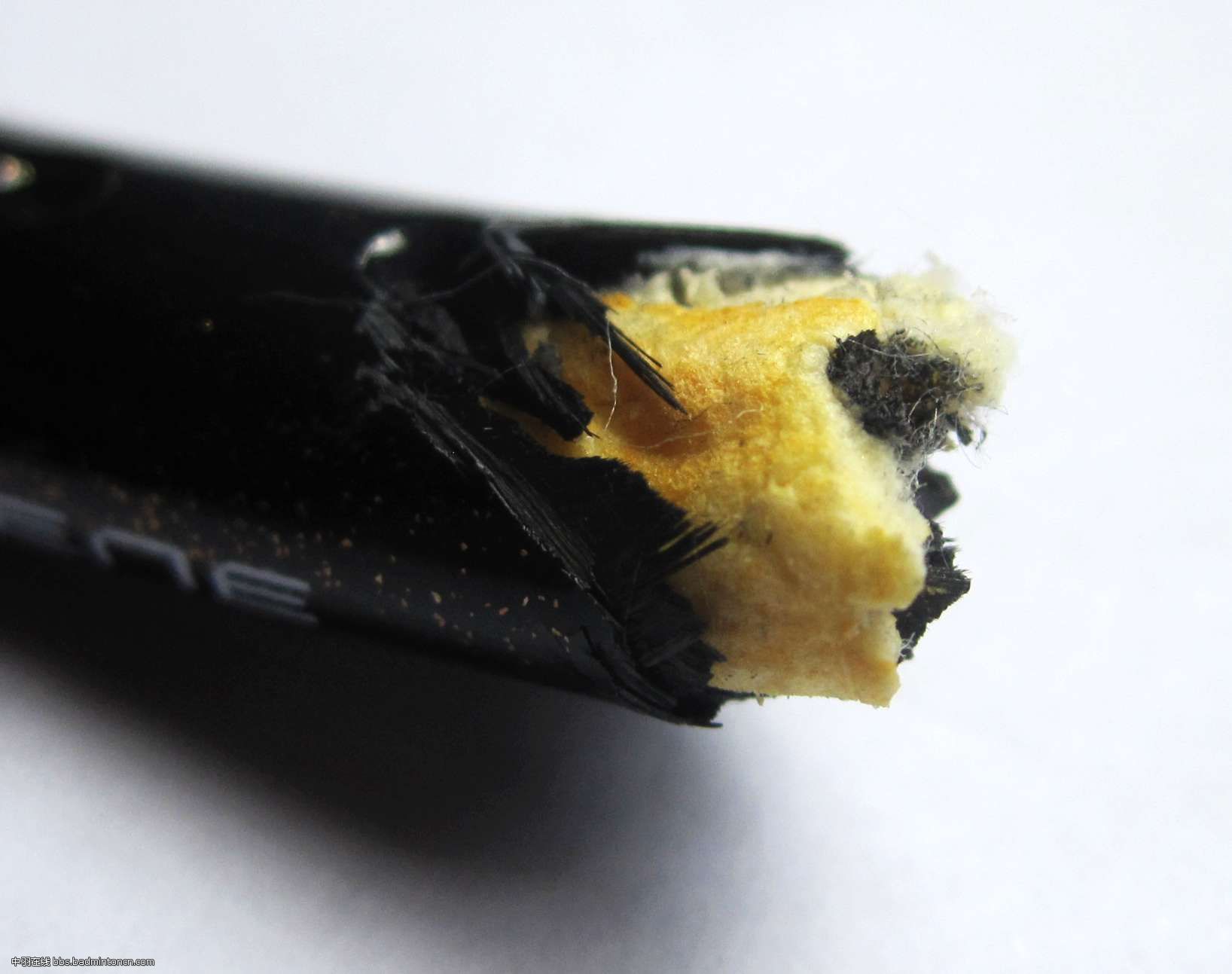

以及内部黄颜色的填充物

图片附件: 1.jpg (2011-7-20 10:09, 105.23 KB) / 下载次数 53
http://5.35.249.64/bbs/attachment.php?aid=424341&k=c24683ca4b3c68ecc924f583a3a44e00&t=1793172644&sid=XnRx8i

图片附件: 2.jpg (2011-7-20 10:10, 133.79 KB) / 下载次数 52
http://5.35.249.64/bbs/attachment.php?aid=424343&k=6e14962229361647914f46ce78c73560&t=1793172644&sid=XnRx8i

图片附件: 3.jpg (2011-7-20 10:11, 114.6 KB) / 下载次数 50
http://5.35.249.64/bbs/attachment.php?aid=424344&k=7aeaa3425b8cacb0d70d1bbbfb0ca52f&t=1793172644&sid=XnRx8i

图片附件: 4.jpg (2011-7-20 10:11, 88.82 KB) / 下载次数 51
http://5.35.249.64/bbs/attachment.php?aid=424345&k=a5dac88d332ce9f1b1753db4578c06e8&t=1793172644&sid=XnRx8i

图片附件: 5.jpg (2011-7-20 10:11, 100.09 KB) / 下载次数 55
http://5.35.249.64/bbs/attachment.php?aid=424346&k=67cb7276a977dfc9321f0b2f8d36680d&t=1793172644&sid=XnRx8i

作者: choupiwen 时间: 2011-7-20 10:20

本帖最后由 choupiwen 于 2011-7-20 11:25 编辑

第二部分拍框内脏

拍框横截面

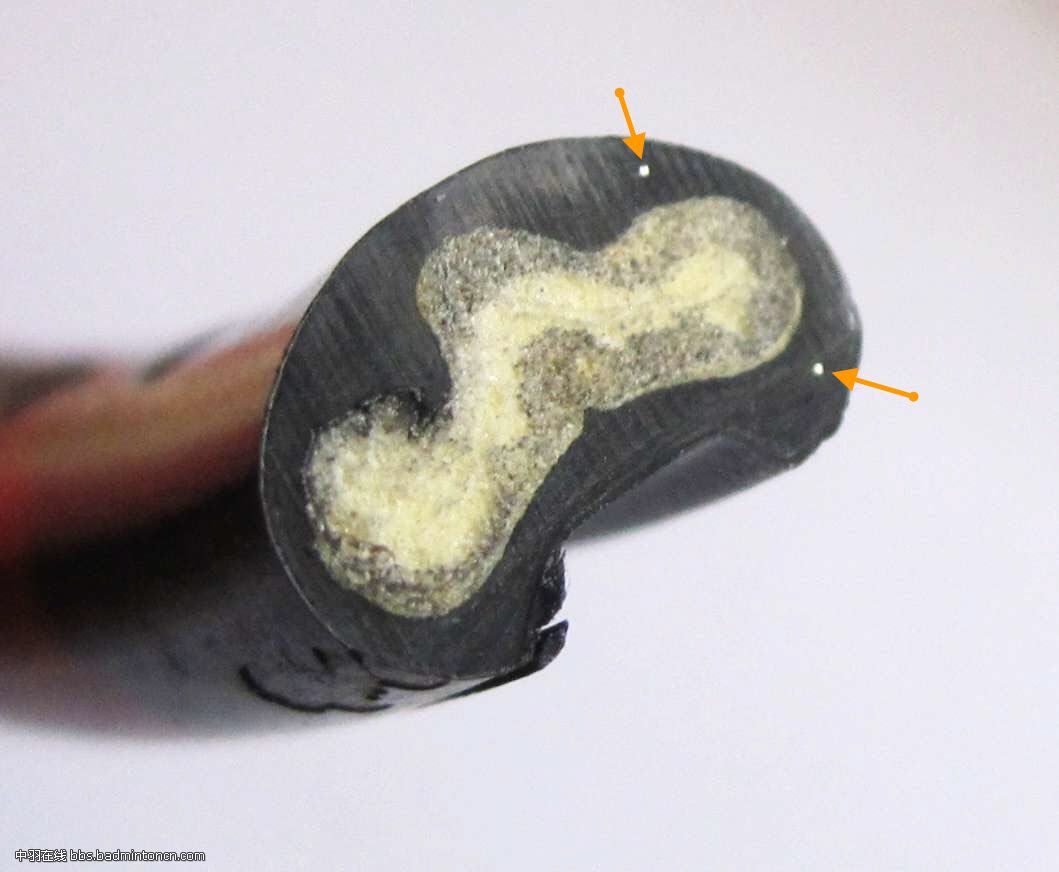

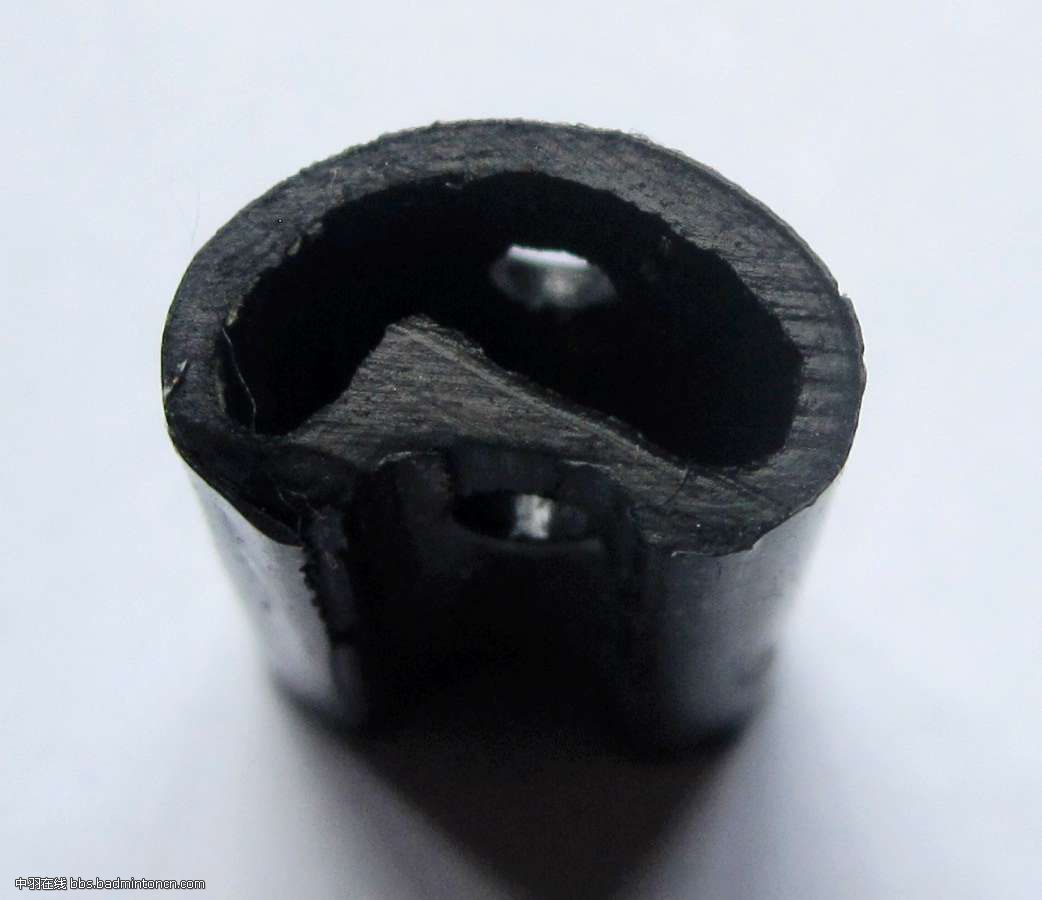

可以看到拍框形状，填充物以及2根金属丝

---------------------------

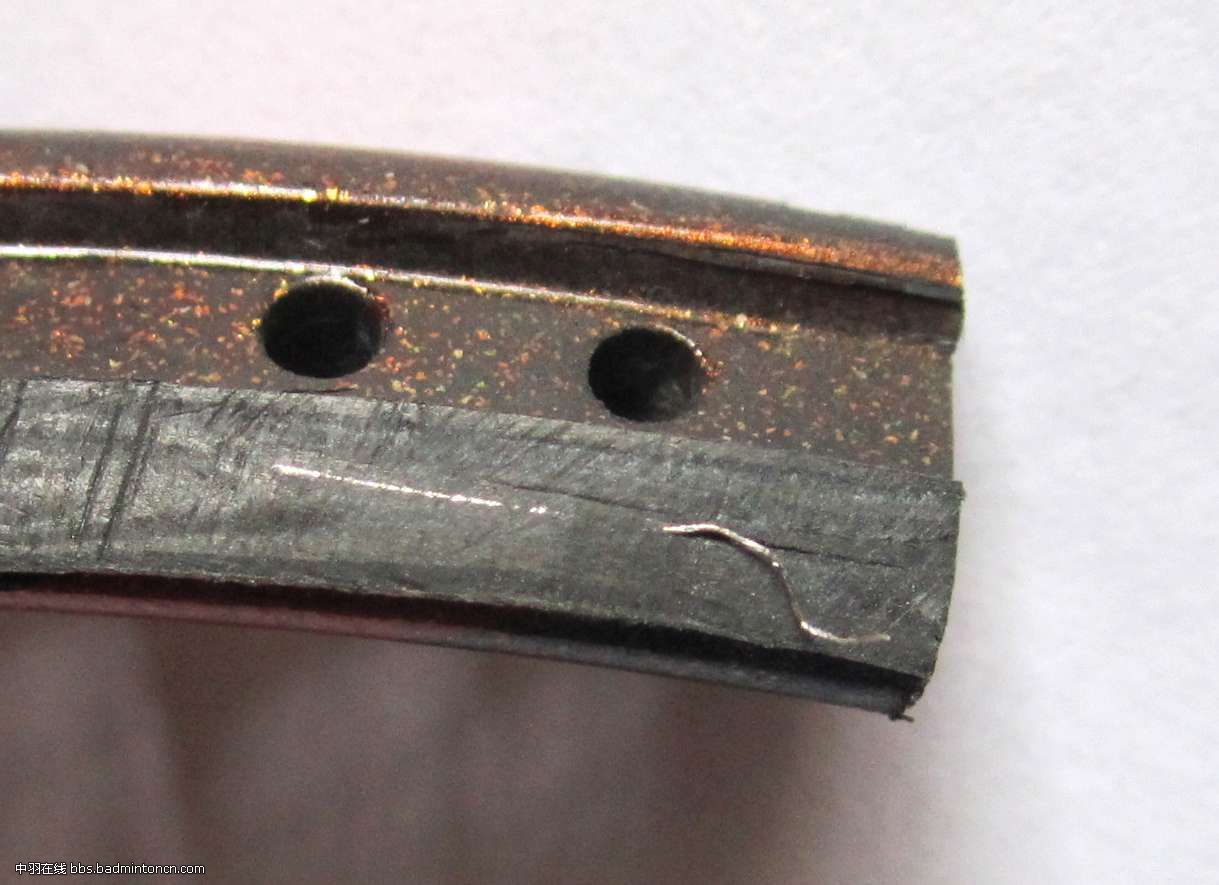

小心打磨拍框后，找到的金属丝

--------------------------

去掉填充物后，拍框的形状呈不规则状，壁厚不均匀。

--------------------------

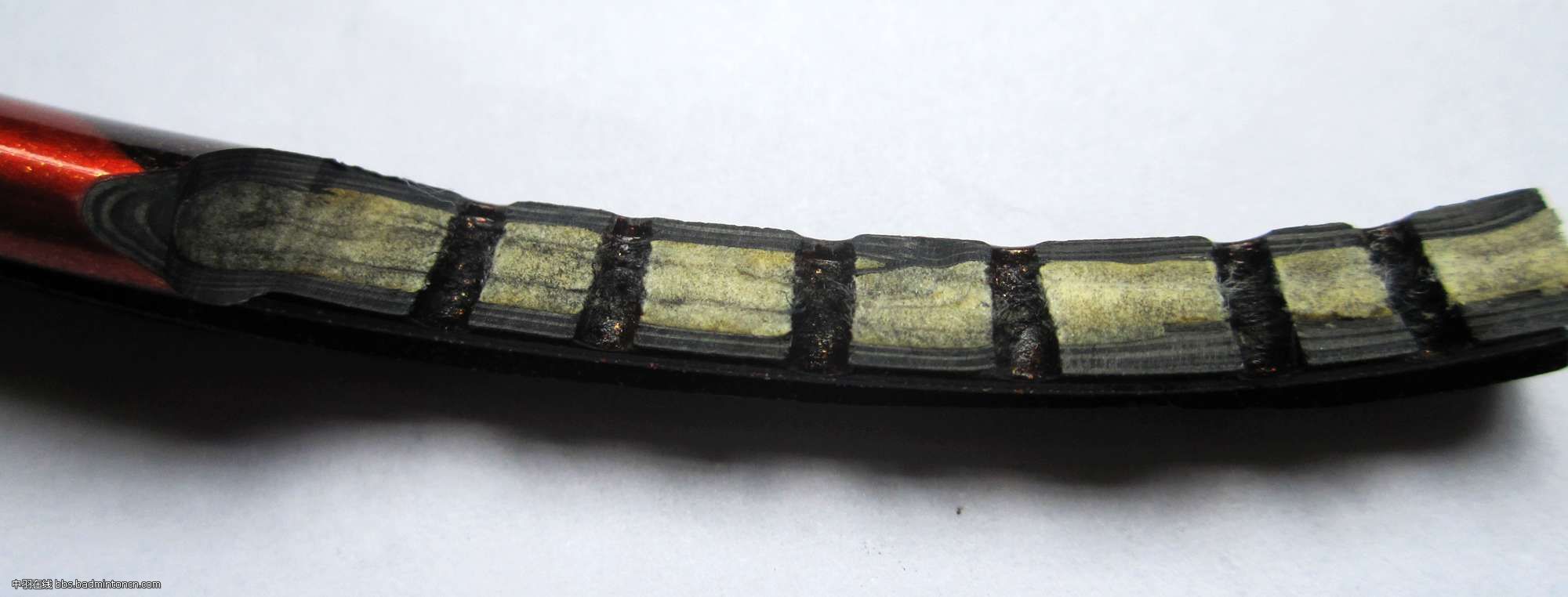

拍框竖截面解剖

---------------------

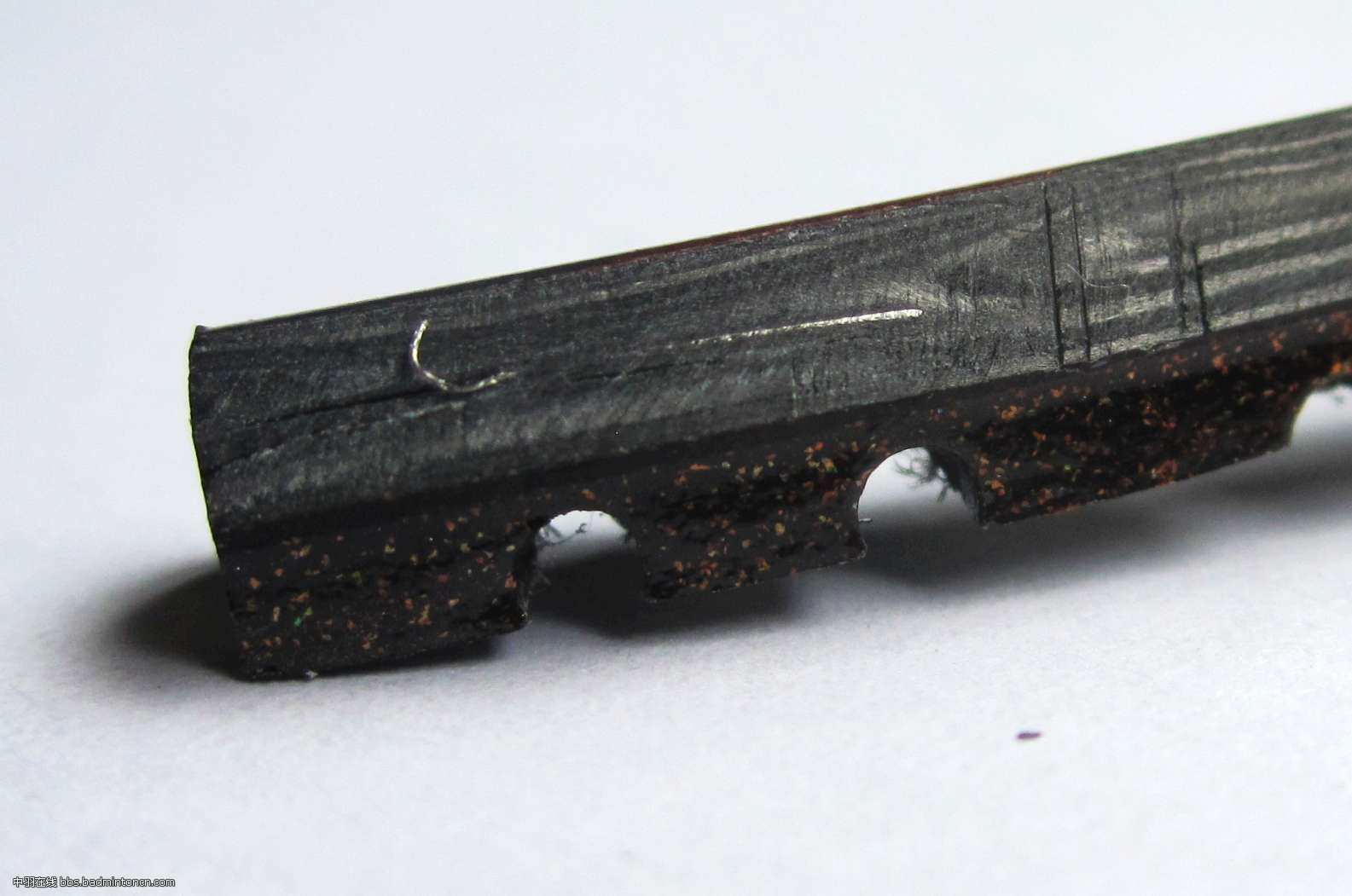

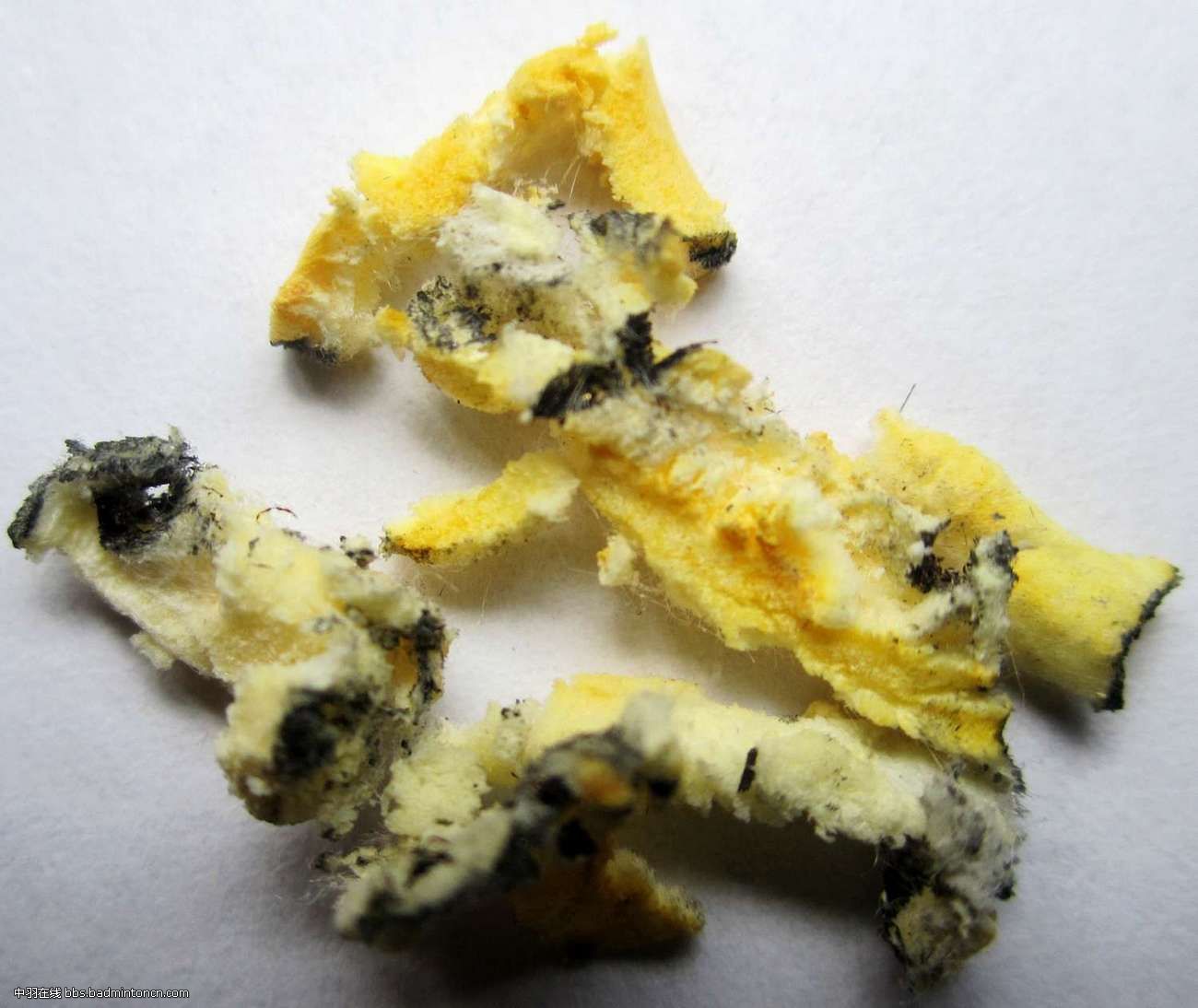

拍框填充物真相

图片附件: 1.jpg (2011-7-20 10:17, 60.97 KB) / 下载次数 57
http://5.35.249.64/bbs/attachment.php?aid=424347&k=14560ccf785bb1ab6f15667761065c1d&t=1793172644&sid=XnRx8i

图片附件: 3.jpg (2011-7-20 10:17, 54.63 KB) / 下载次数 58
http://5.35.249.64/bbs/attachment.php?aid=424349&k=85f1b087f3793b05b6b6051be3871e51&t=1793172644&sid=XnRx8i

图片附件: 5.jpg (2011-7-20 10:17, 122.5 KB) / 下载次数 55
http://5.35.249.64/bbs/attachment.php?aid=424351&k=fa920f199120780ec022b34bf21c6e51&t=1793172644&sid=XnRx8i

图片附件: 21.jpg (2011-7-20 10:17, 107.65 KB) / 下载次数 60
http://5.35.249.64/bbs/attachment.php?aid=424352&k=50dc5edae64250b32b668f7337033eb1&t=1793172644&sid=XnRx8i

图片附件: 22.jpg (2011-7-20 10:17, 110.91 KB) / 下载次数 56
http://5.35.249.64/bbs/attachment.php?aid=424353&k=095447059a1a5ae0d246d4268ba2e33e&t=1793172644&sid=XnRx8i

图片附件: 32.jpg (2011-7-20 10:17, 58.41 KB) / 下载次数 57
http://5.35.249.64/bbs/attachment.php?aid=424354&k=5014b6eebd6a00bfbb9d2c0e57fb6853&t=1793172644&sid=XnRx8i

图片附件: 4.jpg (2011-7-20 10:23, 106.26 KB) / 下载次数 59
http://5.35.249.64/bbs/attachment.php?aid=424355&k=6172b35ddb2c3b1b6173102ad8efdb08&t=1793172644&sid=XnRx8i

作者: choupiwen 时间: 2011-7-20 10:29

第三部分 T头真相

拍框和拍杆的T头解剖

------------------------

解剖前的拍框拍杆连接部分

------------------------

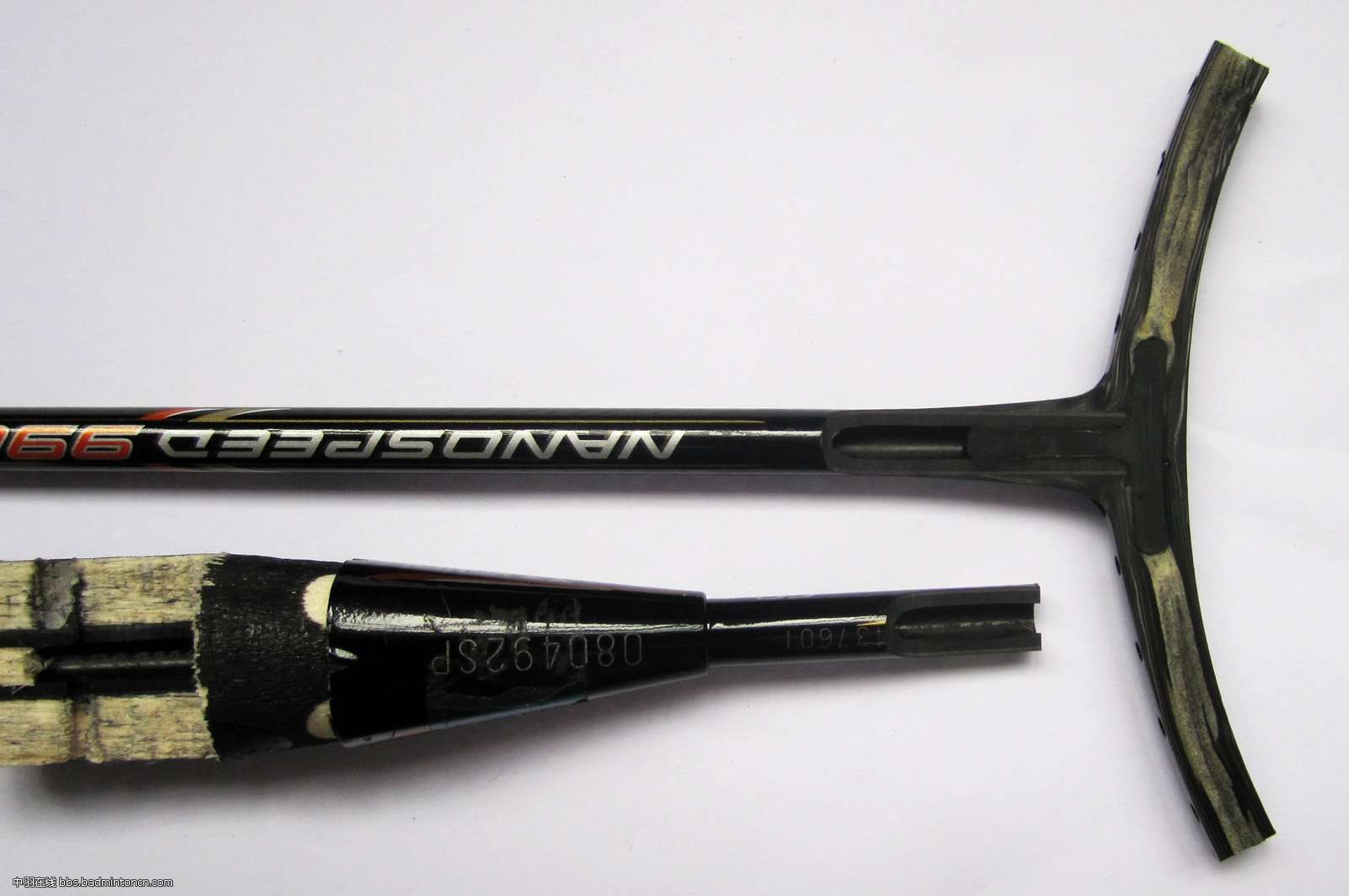

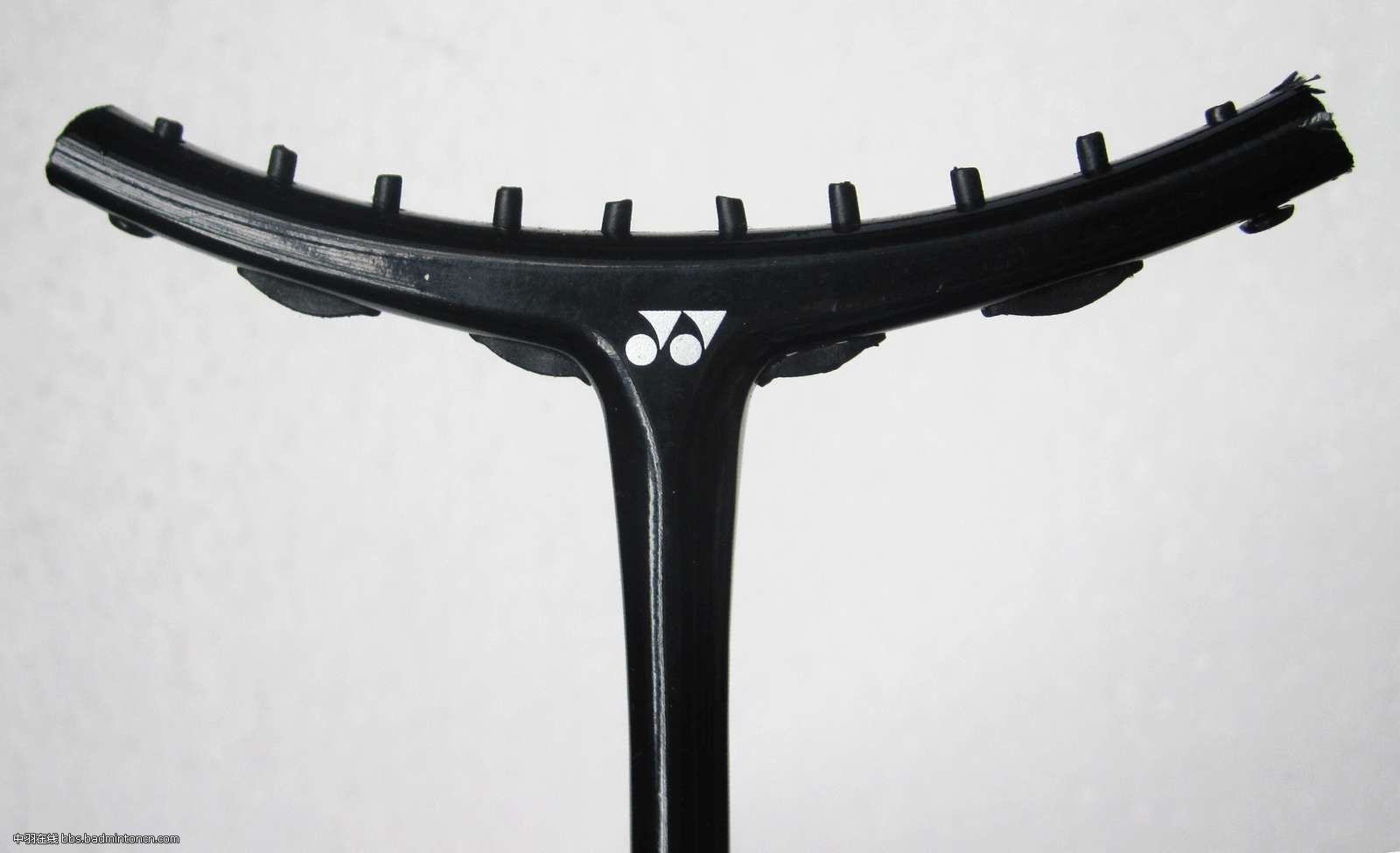

解剖后的拍框拍杆连接部分及T头形状

--------------------------

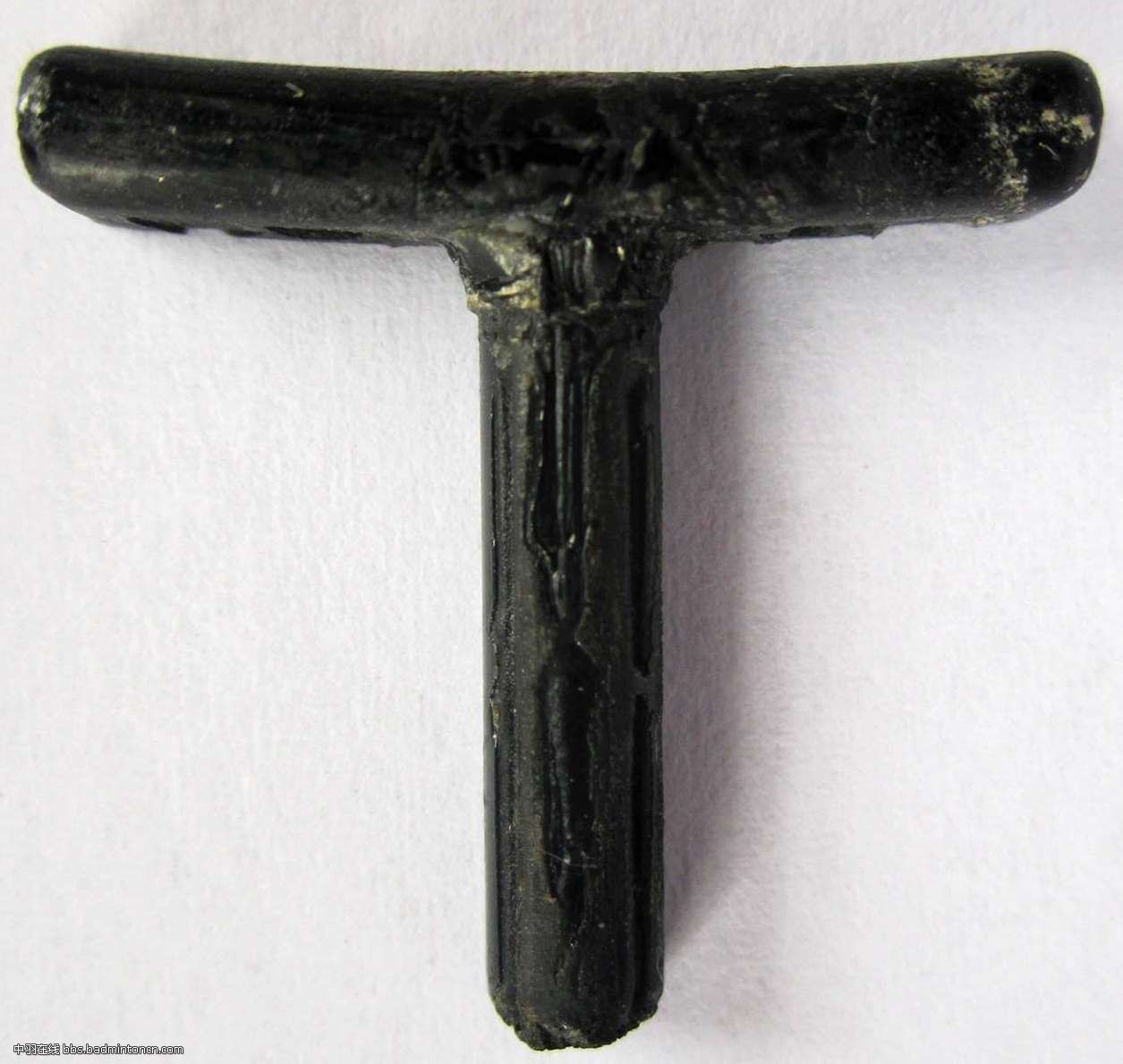

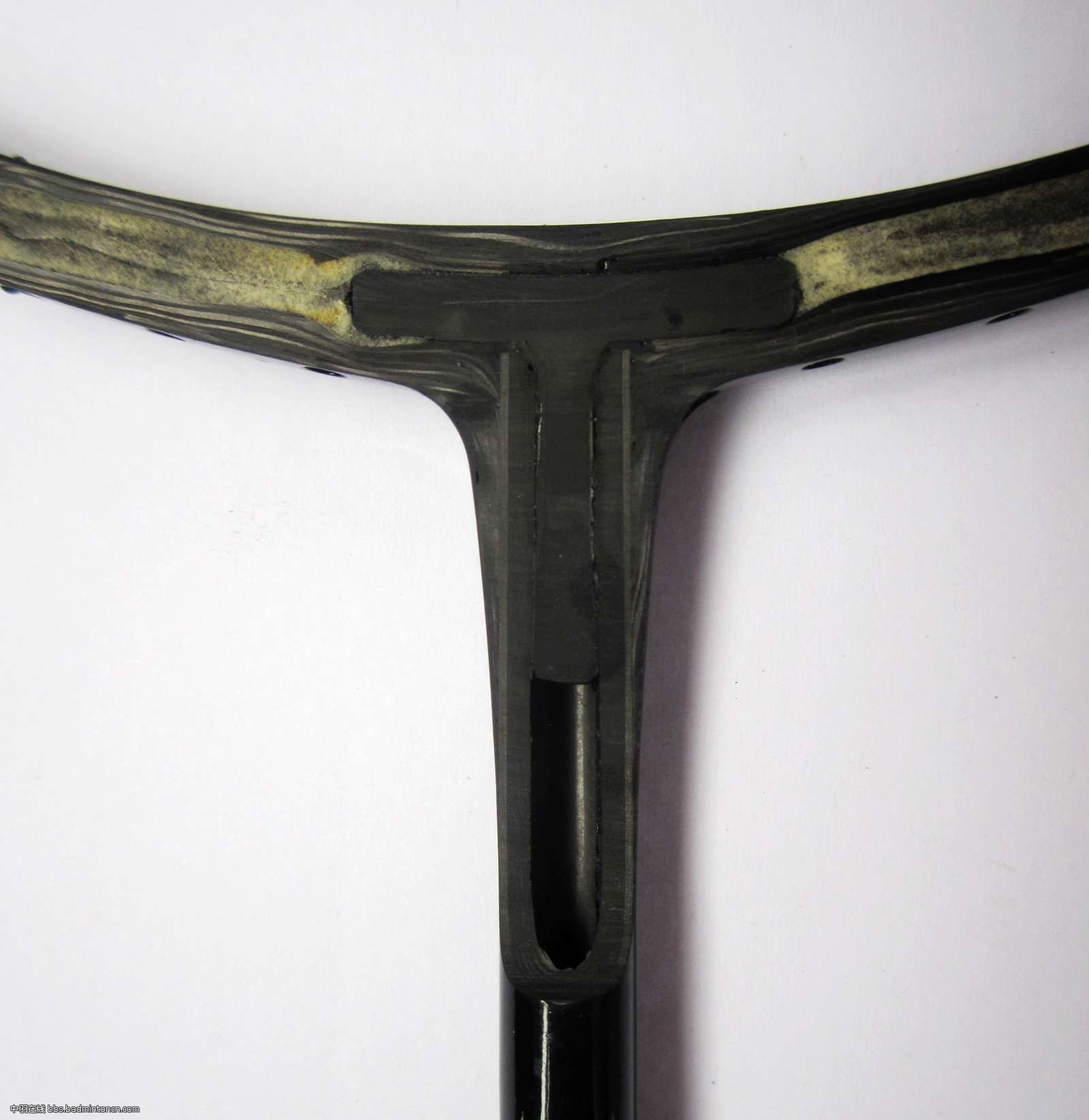

解剖出来的T头真相，不是金属的，可能是高强度树脂或者其他材料吧。

图片附件: 1.jpg (2011-7-20 10:28, 87.73 KB) / 下载次数 51
http://5.35.249.64/bbs/attachment.php?aid=424356&k=149f870b03a658c495f834ccf28fab91&t=1793172644&sid=XnRx8i

图片附件: 2.jpg (2011-7-20 10:28, 65.69 KB) / 下载次数 57
http://5.35.249.64/bbs/attachment.php?aid=424357&k=fffe257053fb813271905e698a1ea2fb&t=1793172644&sid=XnRx8i

图片附件: 3.jpg (2011-7-20 10:28, 124.85 KB) / 下载次数 56
http://5.35.249.64/bbs/attachment.php?aid=424358&k=608a356fe87b52d74198dec3b1ea1bd2&t=1793172644&sid=XnRx8i

图片附件: 4.jpg (2011-7-20 10:28, 111.96 KB) / 下载次数 61
http://5.35.249.64/bbs/attachment.php?aid=424359&k=d81f836ecb5e1445d731c7b3889854ce&t=1793172644&sid=XnRx8i

作者: choupiwen 时间: 2011-7-20 10:32

第四部分中杆

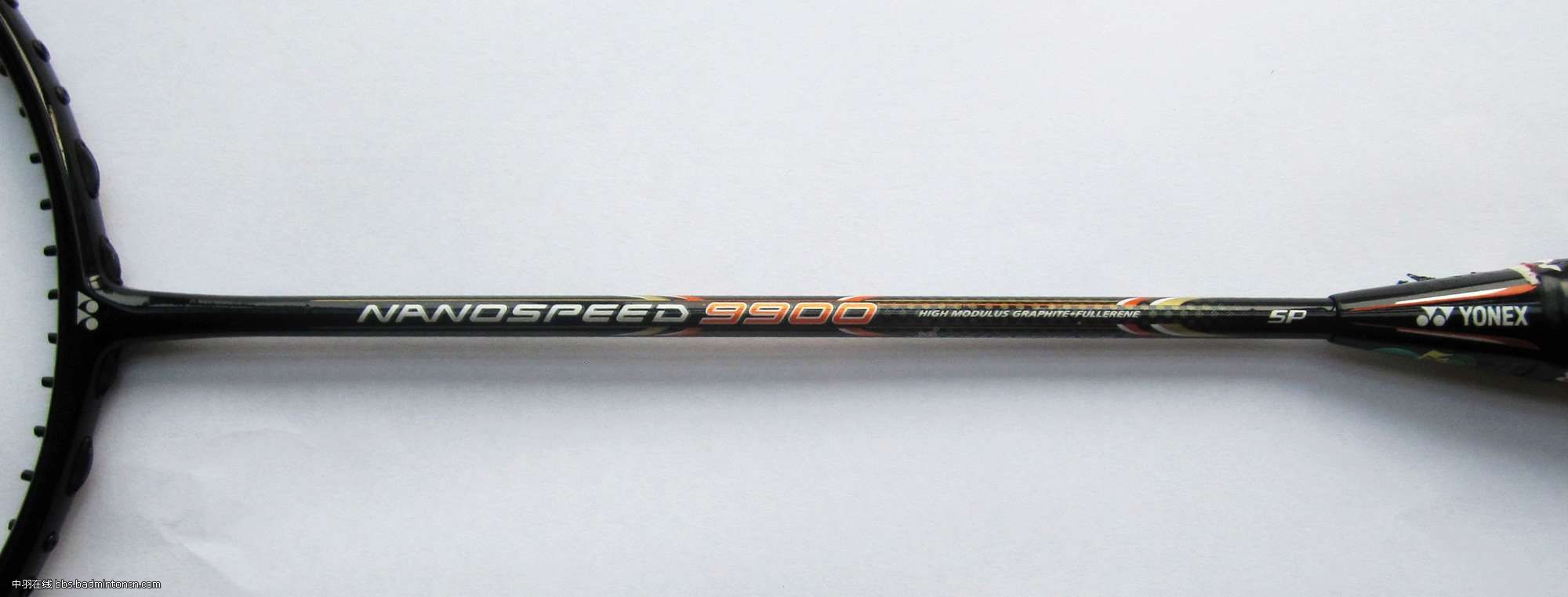

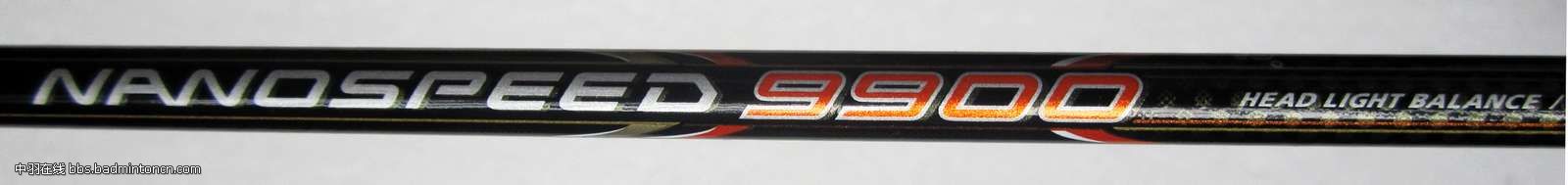

中杆特写NS9900

------------------------

拍子用料成分：高模石墨 + 球壳状碳分子（富勒烯）

------------------------

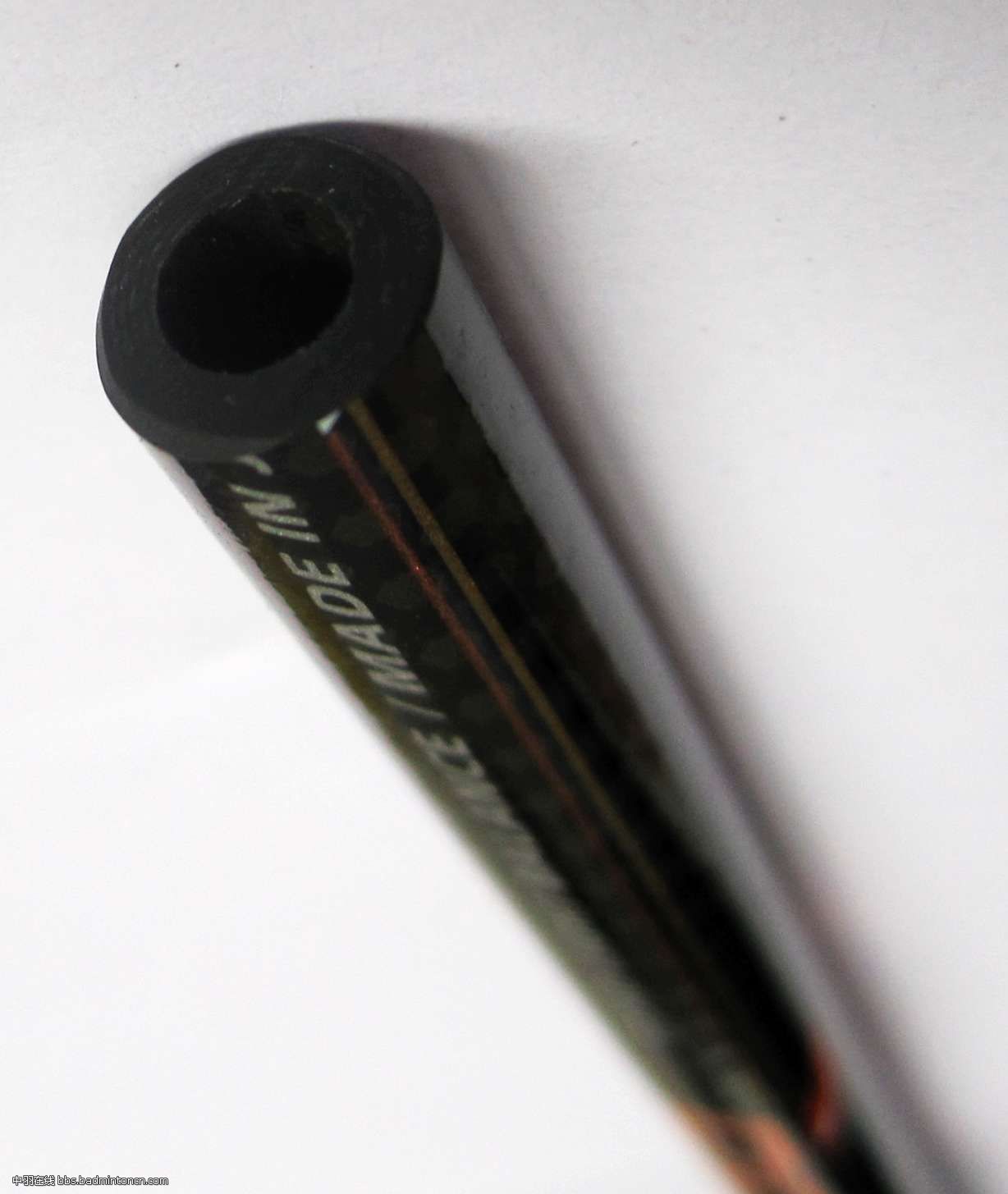

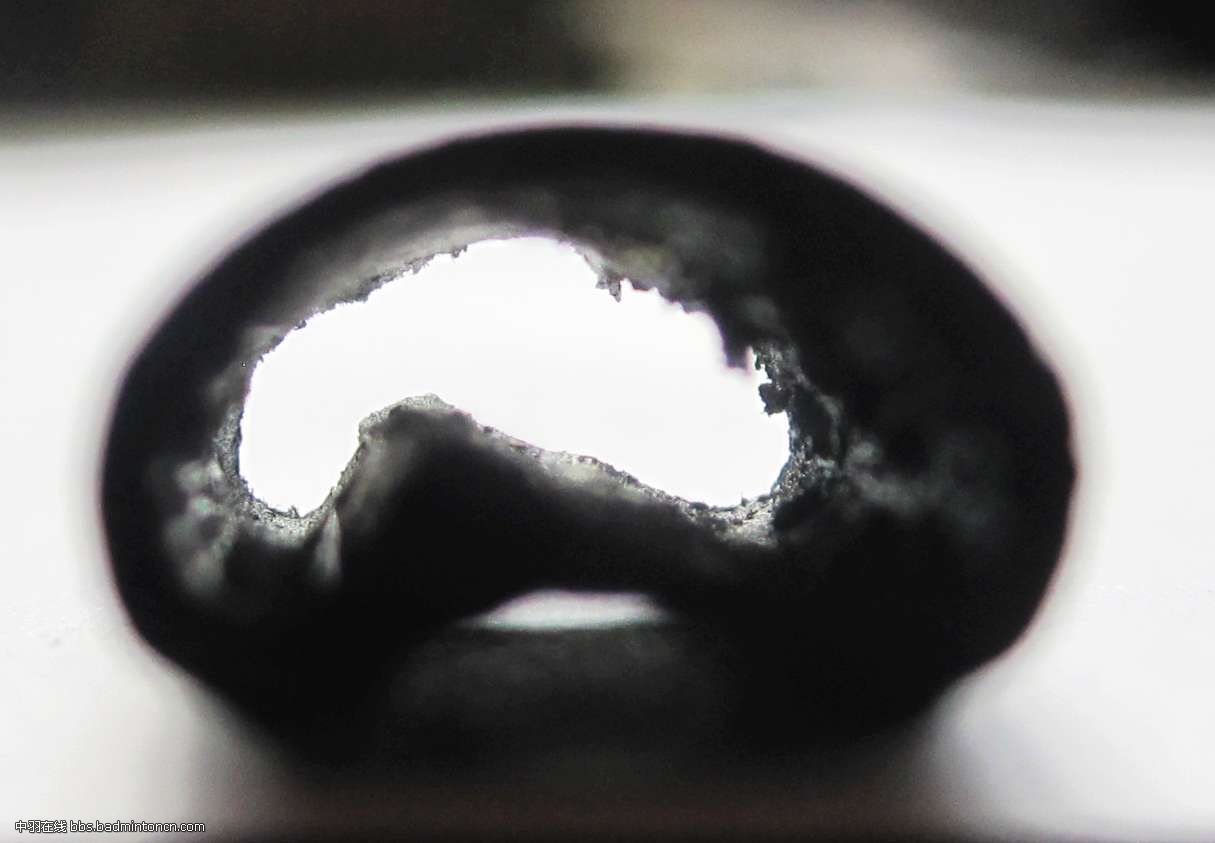

中杆横截面，壁厚1.5mm，无内嵌金属丝

-------------------------

解剖后的中杆

-------------------

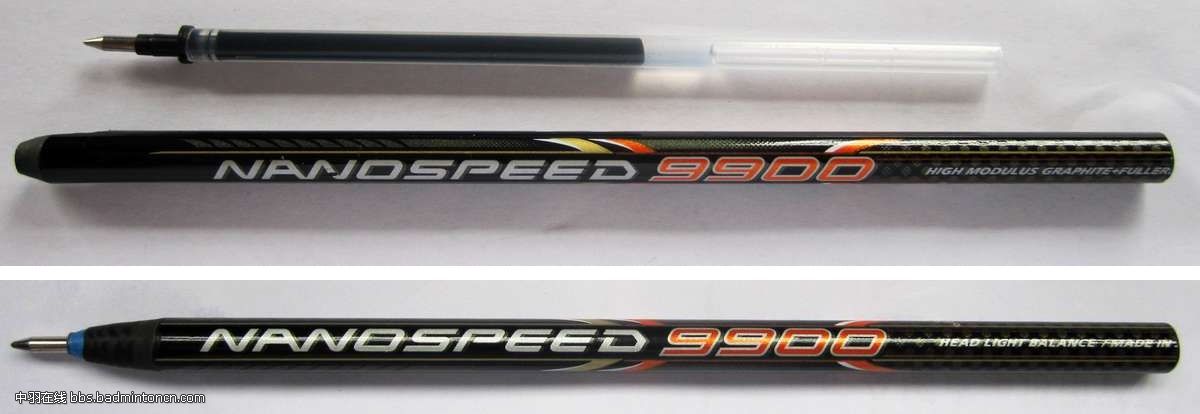

NS9900签字笔，废物利用

图片附件: 1.jpg (2011-7-20 10:31, 37.55 KB) / 下载次数 58
http://5.35.249.64/bbs/attachment.php?aid=424360&k=9e2835931e13feaac5b1458ae8abeed0&t=1793172644&sid=XnRx8i

图片附件: 2.jpg (2011-7-20 10:31, 38.5 KB) / 下载次数 52
http://5.35.249.64/bbs/attachment.php?aid=424361&k=29940041760044ee5b8effaeec789c98&t=1793172644&sid=XnRx8i

图片附件: 3.jpg (2011-7-20 10:31, 80.07 KB) / 下载次数 62
http://5.35.249.64/bbs/attachment.php?aid=424362&k=649a174826bd4ad8f3a6d322342688cb&t=1793172644&sid=XnRx8i

图片附件: 4.jpg (2011-7-20 10:31, 103.86 KB) / 下载次数 57
http://5.35.249.64/bbs/attachment.php?aid=424363&k=42679e19cbe37e1922b3e0849e5ddb83&t=1793172644&sid=XnRx8i

图片附件: 5.jpg (2011-7-20 10:31, 55.11 KB) / 下载次数 62
http://5.35.249.64/bbs/attachment.php?aid=424364&k=7f75b1391febbc28c2cb7632ca75e1ea&t=1793172644&sid=XnRx8i

作者: choupiwen 时间: 2011-7-20 10:34

本帖最后由 choupiwen 于 2011-7-20 11:37 编辑

第五部分拍柄

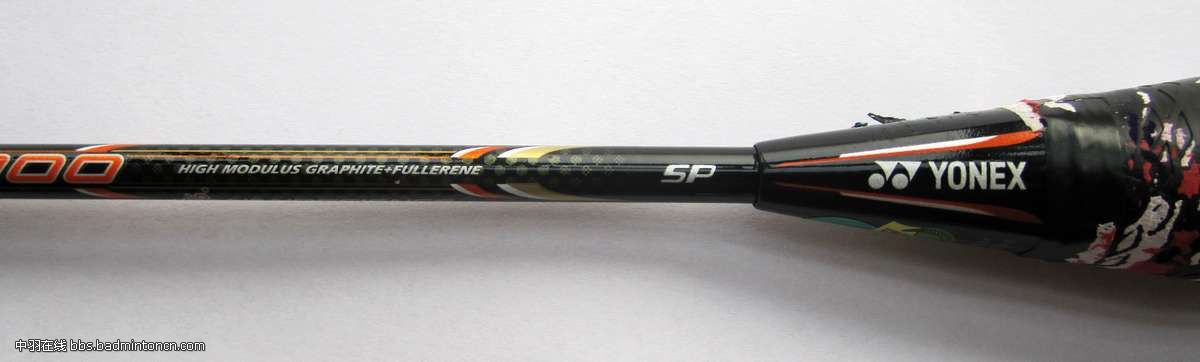

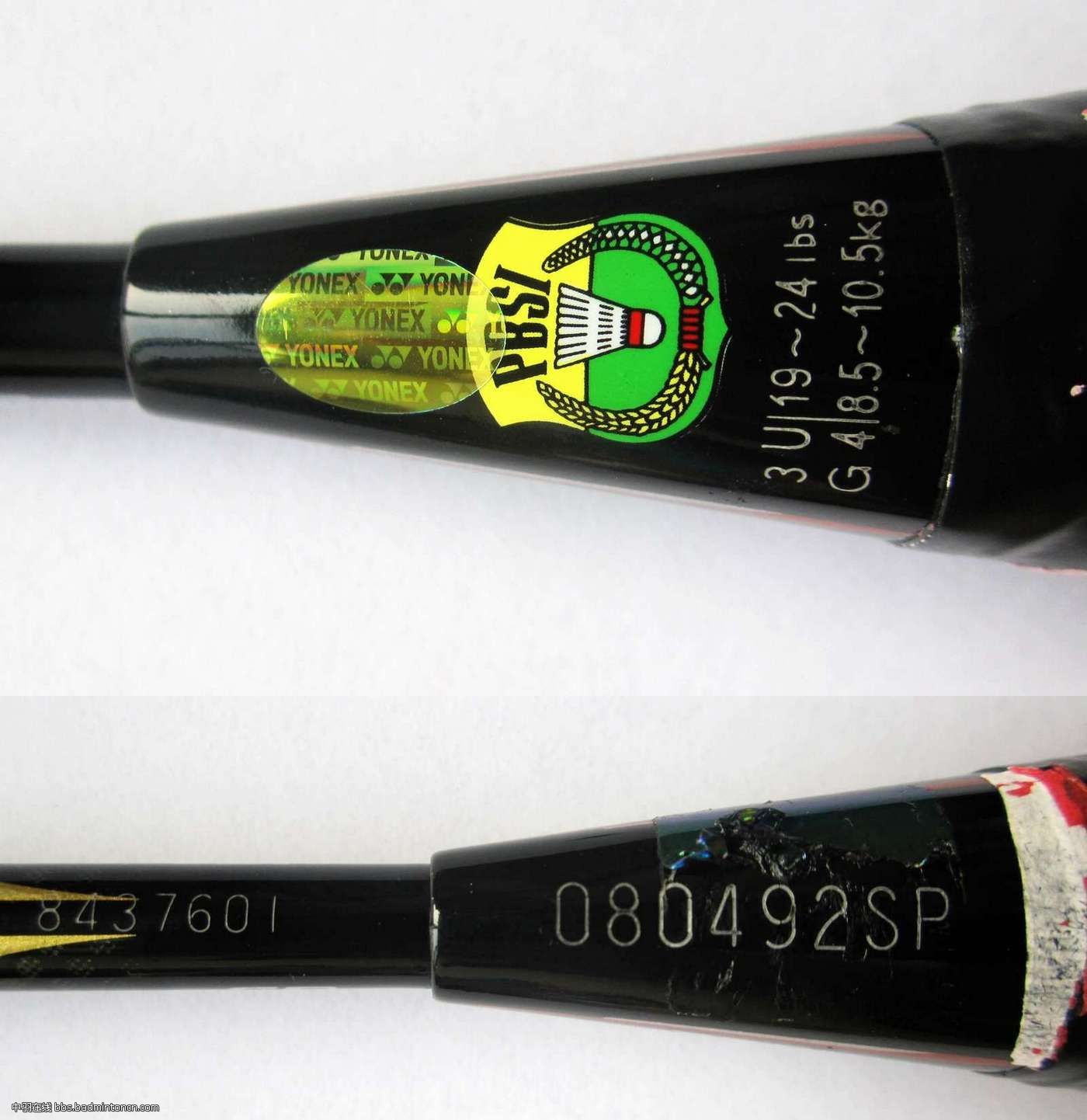

锥盖及光刻号，3U，G4，SP版，09年04月08日生产

-----------------------------------------

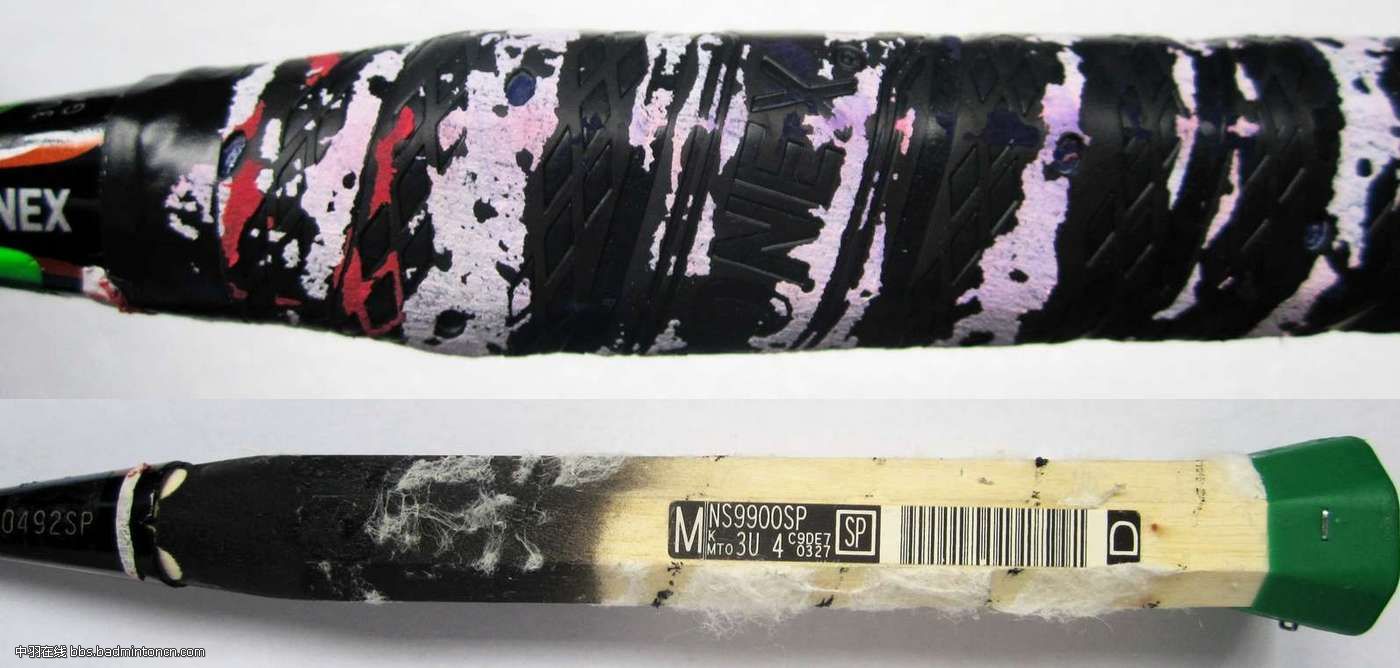

拍柄，木质，有型号及条码

---------------------------------------

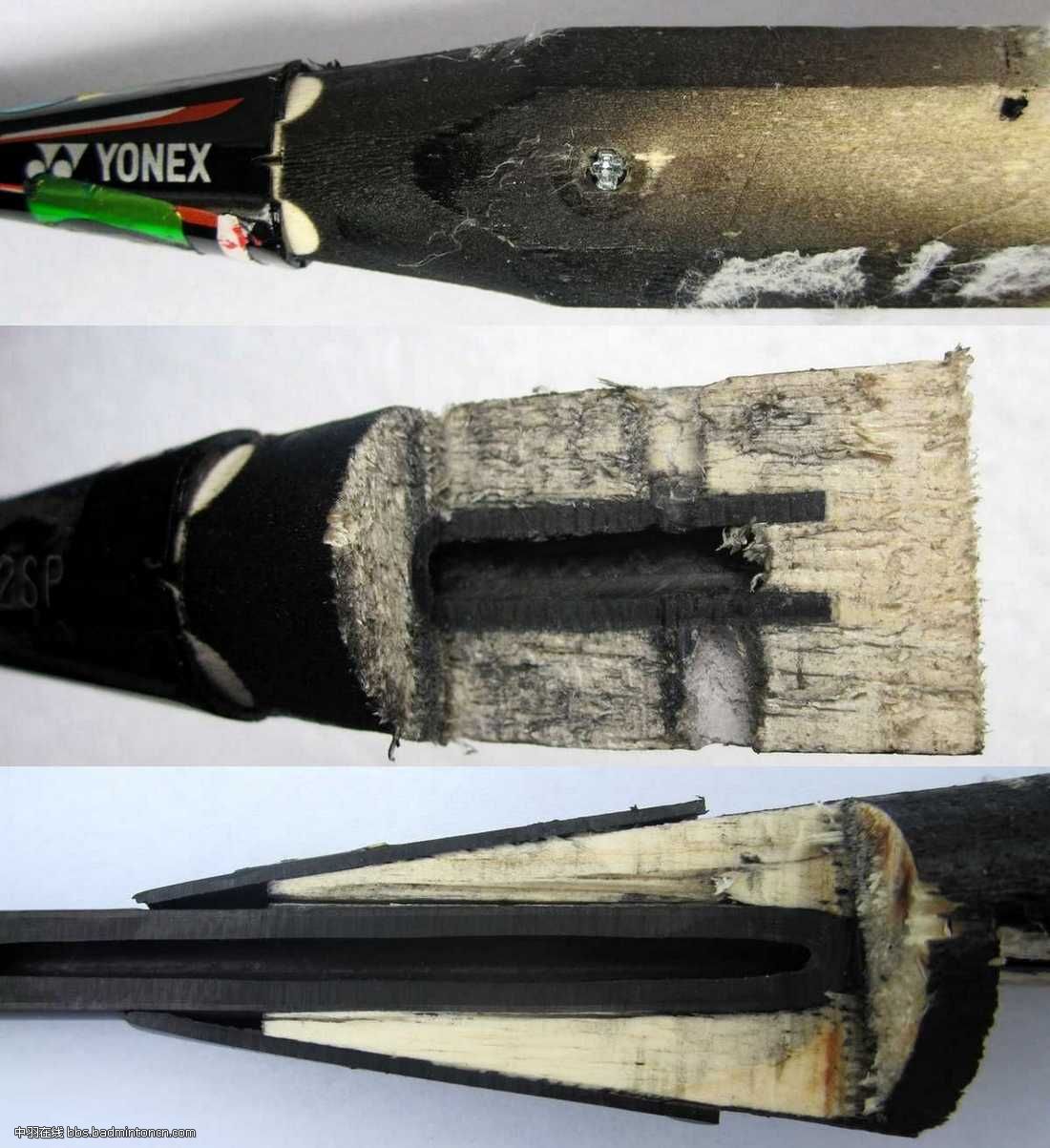

拍柄和中杆连接处及锥盖解剖图。
拍杆压入木柄后，拍杆和拍柄再由一只钢制螺丝钉铆死，杜绝拍杆成为飞刀的可能！

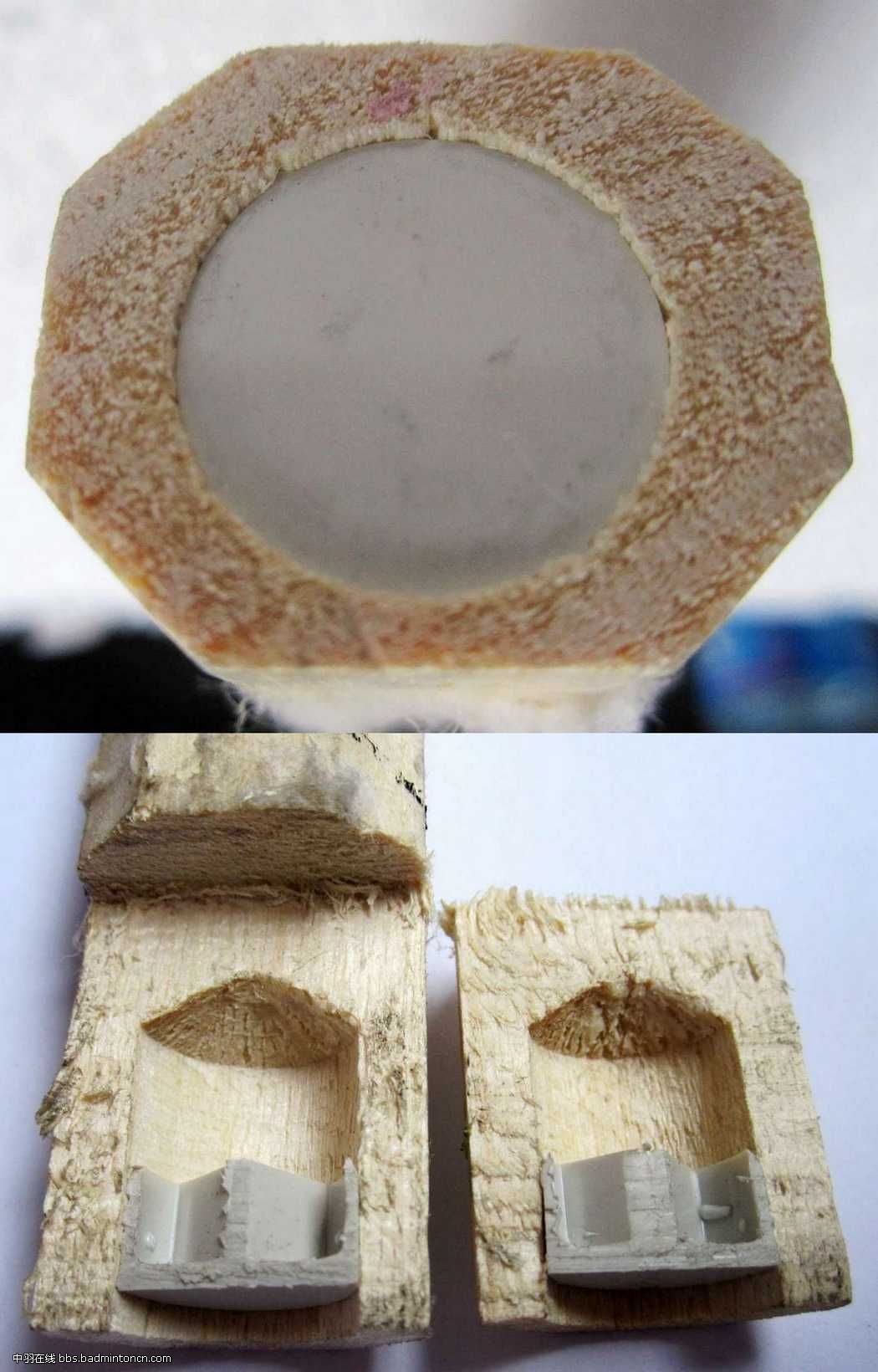

椎盖和拍柄由胶水粘合。

-----------------------------------------

图片附件: 1-1.jpg (2011-7-20 10:36, 140.16 KB) / 下载次数 60
http://5.35.249.64/bbs/attachment.php?aid=424365&k=aeb7dcb98590e69bc60fa3a3ff8b5e19&t=1793172644&sid=XnRx8i

图片附件: 2-1.jpg (2011-7-20 10:36, 115.06 KB) / 下载次数 59
http://5.35.249.64/bbs/attachment.php?aid=424366&k=d5d401d62b0de2c5d013c0a8349cea56&t=1793172644&sid=XnRx8i

图片附件: 3.jpg (2011-7-20 10:36, 152.21 KB) / 下载次数 59
http://5.35.249.64/bbs/attachment.php?aid=424367&k=8218571434cb95b94a3a42acd2138bc6&t=1793172644&sid=XnRx8i

作者: choupiwen 时间: 2011-7-20 10:35

本帖最后由 choupiwen 于 2011-7-20 11:37 编辑

第五部分拍屁眼子

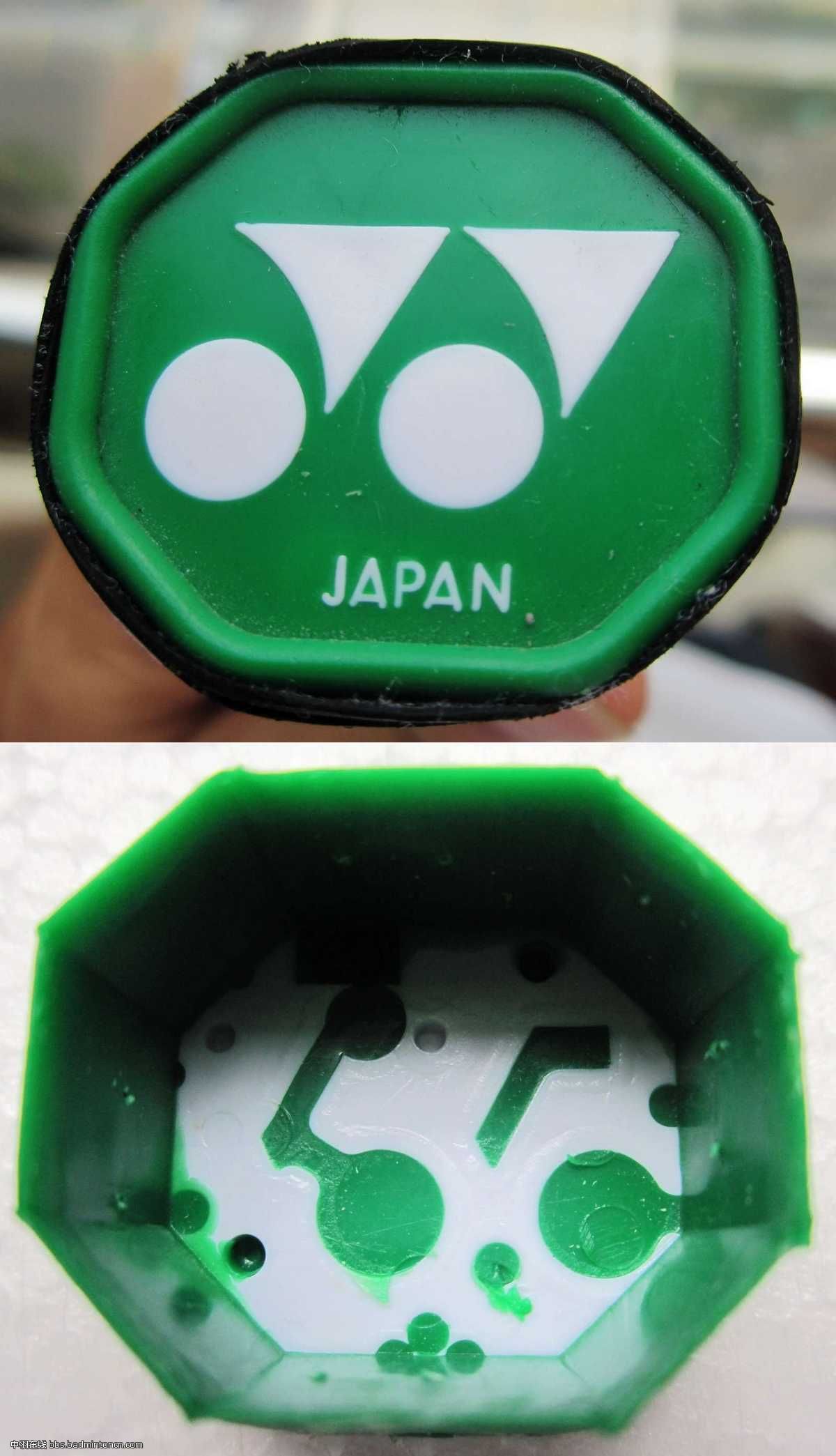

YY的底盖外部和内部结构

------------------------------

拍柄底部有空，有塑料盖。

图片附件: 4.jpg (2011-7-20 10:37, 153.65 KB) / 下载次数 61
http://5.35.249.64/bbs/attachment.php?aid=424368&k=67d0e5d3918bbcea64d208c917fcceea&t=1793172644&sid=XnRx8i

图片附件: 5.jpg (2011-7-20 10:37, 160.55 KB) / 下载次数 58
http://5.35.249.64/bbs/attachment.php?aid=424369&k=0442eba61e53cb52b3976bb8b6555d27&t=1793172644&sid=XnRx8i

作者: choupiwen 时间: 2011-7-20 10:38

完了

作者: choupiwen 时间: 2011-7-20 10:39

发错地方了，大象帮一下忙转移到羽毛球板块罢
